Ch9. Main Memory

Chapter9: Main Memory

목표

• 메모리 하드웨어를 구성하는 다양한 방식에 대해 설명
• 다양한 메모리 관리 기법들
• 순수 세그먼테이션과 페이징을 포함한 세그먼테이션을 모두 지원하는 Inter Pentium의 구조를 설명

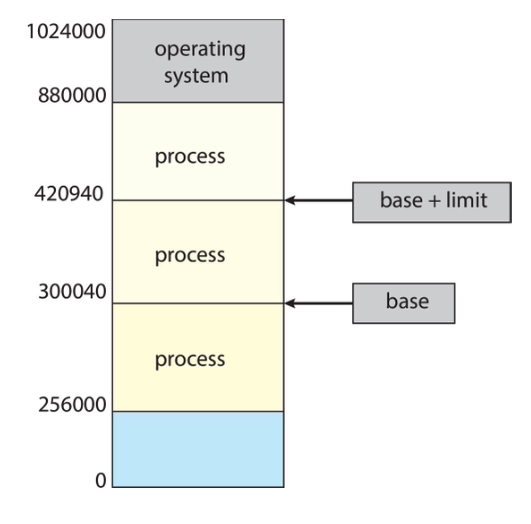

Protection

프로세스가 자신의 주소 공간 내의 주소에만 접근하도록 강제할 필요가 있다. -> 즉, 다른 프로세스나 운영체제의 영역을 침범하지 않도록 막하야한다.

보호 방법 -> base 레지스터와 limit 레지스터 쌍을 이용하여 제공함. -> 이 레지스터들은 프로세스의 논리적 주소 공간을 정의함.

Address Binding

disk에 저장된 프로그램은 메모리로 로드되어 실행을 기다리는 상태에서 input queue을 형성함.
-> 그러나 첫 번째 사용자 프로세스가 항상 주소 0000번 물리 주소에 있어야 하는 것은 비효율적임.

• 소스 코드 상의 주소는 일반적으로 심볼릭 형태다.
• 컴파일된 코드는 이러한 심볼릭 주소를 재배치 가능 주소로 바인딩한다.
• 링커나 로더가 이 재배치 가능한 주소를 절대주소로 바인딩한다.
  -> 즉, 각 바인딩 과정은 한 주소 공간을 다른 주소 공간에 매칭하는 과정이다.

바인딩 과정

1. 컴파일 시점
   • 만약 메모리 위치가 사전에 정해져 있다면, 절대 주소를 생성할 수 있다.
   • 단, 시작 위치가 바뀌면 코드를 다시 컴파일해야 한다.
2. 로드 시점
   • 컴파일할 떄 메모리 위치를 모르면 -> 반드시 재배치 가능한 코드를 생성해야 한다.
   • 이 코드는 로딩 시점에 실제 메모리 주소로 바인딩된다.
3. 실행 시점
   • 프로세스 실행 중에 메모리 위치가 바뀔 수 있다면, -> 바인딩은 실행 시점까지 지연된다.
   • 이 경우에는 하드웨어 지원이 필요함 -> 가상메모리 개념이 필요함.

Logical VS Phyical Address Space

논리 주소 공간과 물리 주소 공간을 분리하는 개념은 메모리 관리의 핵심 요소이다.

용어정리

• 논리 주소 (Logical Address)
  • CPU가 생성하는 주소.
  • 가상 주소 (virtual address)라고도 불림.
• 물리 주소 (Physical Address)
  • 실제 메모리 장치가 접근하는 주소

시점에 따른 차이

• 컴파일 시점과 로드 시점에는. -> 논리 주소와 물리 주소가 같음
• 실행시점 에는. -> 논리 주소와 물리 주소가 다름. -> 이유 : 이 시점에서 가상 메모리, 페이징 등을 통해 주소 변환이 일어.

Memory Management Unit (MMU)

MMU는 하드웨어 장치로, 실행 시점에 논리 주소를 물리 주소로 변환해주는 장

base-register 방식의 일반화된 형태인 간단한 메모리 변환 방식을 설명함.
base register는 relocation register라고도 불림.
사용자 프로그램이 생성한 논리 주소에 relocation register의 값을 더해서 물리 주소를 생성한다.

사용자 프로그램은 논리적인 주소를 사용할 뿐 실제 물리적인 주소를 전혀 보지 못한다.

Dynamic Loading

📌 핵심 개념

• 프로그램 전체를 처음부터 메모리에 올릴 필요는 없다.
• 루틴은 호출될 때까지 메모리에 로드됮 않는다.
• 이 방식은 메모리 공간 활용 효울을 높여주며,
  -> 사용되지 않는 루틴은 아예 로드되지 않아 메모리를 절약할 수 있다.

💽 구현 방식

• 모든 루틴은 재배치 가능한 형식(relocatable format) 으로 디스크에 저장되어 있다.
• 잘 사용되지 않는 코드가 많고, 그 코드가 매우 클 경우 특히 유용하다.

🛠️ 운영체제 지원 여부

• 운영체제의 특별한 지원이 없어도 구현 가능하다.
  → 즉, 프로그램 설계만으로 가능.
• 다만, 운영체제가 동적 로딩을 돕는 라이브러리 등을 제공할 수도 있다.

동적 연결 vs 정적 연결

• 정적 연결. -> 시스템 라이브러리와 프로그램 코드가 하나의 실행 파일로 미리 합쳐짐
• 동적 연결. -> 실행 시점까지 라이브러리 연결을 지연 시킴 -> 따라서 프로그램 실행 시 실제 필요한 코드만 메모리에 올라감

Contiguous Allocation

📌 기본 개념

• 주기억장치는 운영체제와 사용자 프로세스를 모두 지원해야 한다.
• 메모리는 제한된 자원이므로 효율적으로 할당해야 한다.
• 연속 할다다은 초창기 메모리 관리 방식 중 하나이다.

🧩 메모리 분할 방식

• 주기억장치는 보통 두개의 파티션으로 나뉜다.
  1. 운영체제 영역 (보통 낮은 주소에 위치) -> 인터럽트 벡터와 함께 있음.
  2. 사용자 프로세스 영역 (보통 높은 주소에 위치) -> 각각의 사용자 프로세스는 메모리 내에서 하나의 연속된 블록에 저장돈다. -> 논리적으로는 연속적인 메모리 내에 있어야 하지만 물리적으로는 그렇지 않을 수 있다.

Variavle Partition

📌 기본 개념 Multiple-partition allocation 기법의 한 형태. -> 메모리 고정 크기가 아닌, 프로세스의 필요에 따라 가변적으로 분할함.

• 가변 크기 분할 -> 프로세스의 크기에 맞춰 메모리 할당 -> 공간 효율 상승
• Hole: 메모리 내의 빈 공간 블록
• 프로세스가 도착하면, 그 프로세스를 수용할 수 있는 충분히 큰 hole에 할당됨.
• 프로세스가 종료되면, 해당 파티션은 해제되고, 인접한 빈공간들과 병합되어 하나의 큰 hole로 만들어짐
• 우영체제는 다음 두 가지 정보를 추적해야함:
  1. 할당된 파티션
  2. 남은 빈 공

Dynamic Storage-Allocation Problem

빈 공간 목록에서 크기 n을 요청하는 프로세스를 어떻게 효율적으로 할당할 것인가?

방법들

1. First-fit : 처음으로 충분히 큰 hole을 찾으면 거기에 할당. -> 빠르며, 일반적으로 성능이 가장 좋음
2. Best-fit: 가장 작은 (딱 맞는) hole을 찾아 할당. -> 공간 낭비 최소화, but 전체 리스트를 다 훑어야 할 수 있음. -> 결과적으로 남는 공간이 가장 작아짐
3. Worst-fit: 가장 큰 hole에 할당. -> 큰 공간을 쪼개서 나중에 활용할 여지를 남김. -> 결과적으로 남는 공간이 가장큼, 역시 전체 리스틀 검색해야함.

Fragmentation

1. External Fragmentation
   • 전체 메모리 용량은 충분하지만, 연속된 공간이 없어 요청을 만족하지 못하는 경우. -> 즉, 메모리는 존재하지만 연속적이지 않음 -> 할당 불가
2. Internal Gragmentation
   • 할당된 메모리 크기 실제 요청보다 약간 더 큼. -> 이 차이는 파티션 내부에서 사요되지 않고 낭비되는 공간

     example). first-fit을 사용하면,
     N개의 블록이 할당되었을 때 약 0.5개의 블록이 단편화로 인해 사용 불가능
     전체 공간 대비 비율로 보면. 0.5N / (N + 0.5N) = 1/3 이 낭비됨. 이로 부터 유도 되넉이 바로 50%의 법칙이다.

Compaction (조각 모음)

외부 단편화를 해결하는 방법. 메모리 내의 데이터를 정렬해서, 빈공간을 하나의 큰 블록으로 모음

⚠️ Compaction 조건 실행 중인 코드의 재배치가 가능할 떄만 수행 가능. -> 즉, 동적 재배치가 가능해야한다.
-> 실행 시점에 수행되어야한다.

🛠 I/O 문제

• 만약 I/O 중에 메모리 이동(compaction)이 발생하면,
  → I/O 버퍼의 위치가 바뀌어 문제가 발생할 수 있음

• 해결책:

  1. I/O 작업 중인 job은 메모리에 고정(latch)
  2. 또는 I/O는 운영체제의 버퍼(OS buffer)에서만 수행

💽 저장장치(Backing Store)의 단편화

• 디스크와 같은 저장 공간(backing store)도 단편화 문제를 동일하게 겪음

Paging

프로세스의 물리 주소공간은 연속될 필요 없음 -> 빈 물리 메모리 공간 어디는 할당 가능

장점

• 외부 단편화를 방지
• 다양한 크기의메모리 조각 문제를 제거

구조

• 물리 메모리는 고정 크기 블록으로 나뉨 -> 이를 프레임 이라 부름
• 논리 메모리도 같은 크기의 블록으로 나쉼 -> 이를 Page 라고 부름
• 모든 프리 프레임들을 운영체제가 관리

실행 절차

• 크기 N 페이지인 프로그램을 실행하려면, N개의 빈 프레임을 찾아 매칭해야함.
• 페이지 테이블을 사용하여 논리주소 -> 물리 주소로 벼변환

보조 기억 장치도 페이지 단위로 분할됨 -> backing store 역시 페이지 다뉘로 나위어 저장

단점

• 내부 단편화는 여전히 존재 -> 마지막 페이자 꽉 차지 않았을 경우, 남은 공간은 낭비

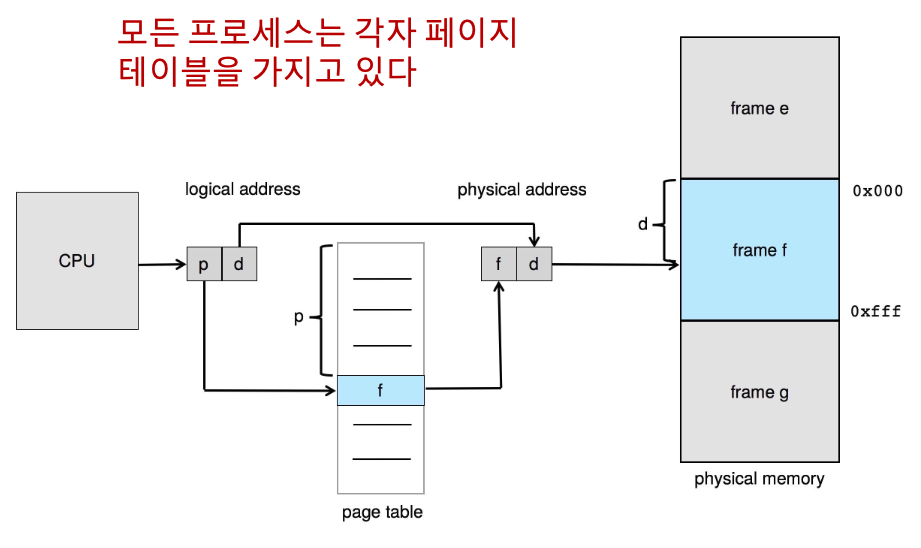

Address Translation Scheme

📌 주소는 두 부분으로 나뉜다

1. 페이지 번호
   • 페이지 테이블의 인덱스로 사용됨
   • 페이지 테이블은 각 논리 페이지가 매핑되는 물리 프레임의 시작 주소를 저장함
2. 페이지 오프셋
   • 해당 페이지 내에서 얼마나 떨어졌는지를 나타냄
   • 페이지의 시작 주소와 더해져서 최종 물리 주소를 구성

🧮 비트 구조

* 	전체 논리 주소 공간 크기: 2^m
* 	페이지 크기: 2^n

→ 논리 주소는 아래처럼 나뉨: | 비트 영역 | 의미 | 크기 | |:-:|:-:|:-:| | p | 페이지 번호 | m - n 비트 | | d | 페이지 오프셋 | n 비트 |

Calculating Internal Fragmentation

📌 예시 조건

• 페이지 크기 = 2048 byte
• 프로세스 크기 = 72766 byte
• 필요한 페이지 수 = 72,766 ÷ 2,048 = 35 page + 1,086 byte -> 36번째 페이지는 일부만 사용되고 나머지는 낭비

내부 단편화 2048 - 1086 = 962 bytes

• 최악의 경우 단편화 = 한 프레임 크기에서 1 byte만 사용될 수도 있음
• 평균적으로는 단편화 ≈ 프레임 크기의 절반

💡 그럼 프레임 (페이지) 크기는 작을 수록 좋은가? 작으면 단편화는 준다. 하지만, -> 페이지 수가 많아지고 페이지 테이블 엔트리 수 증가 -> 테이블 관리 비용 증가 (메모리 차지 + 성능 부담)

최근에는 페이지 크기를 점점 키우는 경향이 있다 -> 페이지 수를 줄여서 테이블 부하를 줄이기 위함 -> 4KB, 8KB 두 가지 크기를 지원

Implementation of Page Table

📌 페이지 테이블 저장 위치

• 페이지 테이블은 주기억장치 에 저장됨
• 이를 점급하기 위한 두 레지스터 존재
  1. PTBR (Page-Table Base Register) -> 페이지 테이블이 어디에 있는지를 가리킴
  2. PTLR (Page-Table Length Register) -> 페이지 테이블의 크기 (에트리 수)를 나타냄

📉 기본 구조의 문제점

• 이 방식에서는 모든 데이터 또는 명령어 접근 시, -> 메모리를 2번 접근해야 함:
  1. 페이지 테이블에서 물리 주소 조회
  2. 해당 물리 주소에서 실제 데이터/명령어 읽기

⚡ 해결책: TLB (Translation Look-aside Buffer)

• TLB는 고속 하드웨어 캐시 -> 최근 사용한 페이지 번호와 물리 프레임 번호를 저장 -> 주소 변환 시 TLB 먼저 조회하여 메모리 접근 횟수 줄임

• TLB는 연관 메모리 (associative memory), 즉 내용 기반 접근 (content-addressable memory) 사

Translation Look-Aside Buffer (TLB)

✅ ASID (Address-Space Identifier)

• 일부 TLB는 각 엔트리에 ASID 값을 저장함 → 프로세스를 고유하게 식별할 수 있게 함 → 그래서 문맥 전환(context switch) 때 TLB를 비우지 않아도 됨

🔵 그렇지 않으면 → 매 문맥 전환마다 TLB flush(초기화) 필요

TLB 크기

• 보통 작음: 64 ~ 1024개 엔트리 정도
• 그만큼 히트율 유지와 교체 정책이 중요

🔁 TLB miss 발생 시

• 해당 매핑 정보는 페이지 테이블에서 가져옴 -> TLB에 새로 로드됨
• 이때 교체 정책 (LRU, FIFO 등)을 고려해야함
• 일부 중요한 엔트리는 wired down -> 즉, 항상 유지되며 제거되 않음 (예: 커널 코드용)

🧠 고급 아키텍처 지원 * 일부 CPU는 명령어용 TLB, 데이터용 TLB 따로 제공 * TLB 계층구조(hierarchical) 를 가지기도 함 (L1 TLB, L2 TLB…)

Hardware

✅ 연관 메모리(Associative Memory)의 특징

• 병렬 탐색(parallel search) 을 지원함 -> 모든 항목을 동시에 비교하여 일치하는 페이지 번호를 즉시 찾아냄 (개빠름)

🔄 주소 변환 과정 (p, d)

• cpu가 (page number, offset) 형태의 논리 주소를 생성할 때:
  1. TLB에서 탐색
  • page number p가 TLB에 있으면 -> 해당 frame number를 바로 꺼냄
    1. TLB에 없으면
  • 메모리상의 페이지 테이블에서 frame number 검색

Effective Access Time (EAT, 유효 접근 시간)

📌 개념

EAT = (hit ratio) x (hit time) + (miss ratio) x (miss time)

• Hit ratio: TLB에서 지원하는 페이지 번호를 찾아내는 비율

Memory Protection

✅ 보호 비트 (Protection Bit)

• 각 프레임마다 보호 비트를 설정하여 -> 해당 페이지가 읽기 전용 (read-only) -> read-write 가 가능한지를 명시 더 나아가 execute-only 비트도 추가하여 지정 가

✅ 유효/무효 비트 (Valid / Invalid Bit)

• 패이지 테이블의 각 엔트리마다 설정되는 비트 | 비트 값 | 의미 | |:-:|:-:| | valid | 이 페이지는 현재 프로세스의 논리 주소 공간에 포함됨 → 사용 가능 | | invalid | 이 페이지는 해당 프로세스가 접근하면 안 됨 → 접근 시 오류 발생 |
• 또는 전체 크기를 정의하는 PTLR (Page-Table Length Register)를 사용하여 접근 가능한 범위를 지정할 수도 있음.

⛔ 위반 시 동작

• 잘못된 페이지 접근
• 쓰기 금지된 페이지에 쓰기 시도 -> 커널로 trap 발생 -> OS가 처리 (segmentation fault)

Valid or Invalid Bit in A Page Table

📌 상황 설정

• 14비트 주소 공간 사용 (-> 최대 주소: 2^14 = 16,384)
• 페이지 크기 = 2KB = 2 ^ 11 2^14 / 2^11 = 2^3 = 8 page 사용 가능

어떤 프로그램이 0 ~ 10468 주소까지만 사용함 -> 약 5페이지 분량 프로그램은 실제로 page 0 ~ page 4까지만 유효하게 사용 📌 문제점

• 프로그램은 실제로 page 0 ~ page 4까지만 유효하게 사용 → 나머지 page 5 ~ 7은 논리 주소 공간에는 포함되지만, 실질적으로는 아무 데이터도 없음 (내부 단편화)

🛡️ 해결책: Valid / Invalid Bit 사용

• page 0 ~ 4: valid
• page 5 ~ 7: invalid 로 마킹 -> 누군가 page6 접근이 invalid 접근으로 trap 발생

대안: PTLR (Page Table Length Register)

• PTLR = 5로 설정하면 -> page table lookup 자체가 0 ~ 4까지만 허용됨 -> 더 이상 valid/invalid 비트 없이도 보호 가능

Shared Code

• 여러 프로세스가 동일한 읽기 전용 코드를 공유
• 이 코드는 재진입 가능 해야함 -> 동시에 여러 프로세스가 실행해도 안전한 코드
• example: 텍스트 편집기, 컴파일러, 공유 라이브러리 등
• 특징:
  • 스레드가 같은 주소 공간을 공유 것과 유사
  • 읽기/쓰기 허용 페이지의 공유가 가능하다면 -> IPC 으로도 활용 가능
• 어떤 OS는 shared page를 통해 shared memory IPC를 구현하기도 함

Private Code and Data

• 각 프로세스마다 고유한 사본을 가짐 -> 즉, 독립적인 코드와 데이

Structure of the Page Table

page table이 너무 커짐 example)

• 주소 공간 크기: 2^32 = 4GB
• page 크기: 2^12 = 4KB
• 필용한 페이지 수: 2^32 / 2^12 = 2^20

📌 페이지 테이블 크기 계산

• 각 엔트리 = 4바이트일 때: 4bytes x 2^20 = 4MB -> 이렇게 큰 테이블을 물리 메모리에 연속적으로 배치하기 어려움

✅ 해결책: 페이지 테이블을 나누자!

📌 대표적인 구조들:

1. Hierarchical Paging (다단계 페이지 테이블)
2. Hashed Page Tables (해시 기반 테이블)
3. Inverted Page Tables (역방향 페이지 테이블)

Hierarchical Paging Tables

• 논리주소를 여러개의 페이지 테이블로 분리하여 사용한다.
• 간단한 방법은 2단계 페이지 테이블을 사용하는 것이다.

Two-Level Paging Example

📌 예시 논리 주소 (32bit 체계 4kb page size)

• page number = 20 bits
  • outer page table = 10bit
  • inner page table = 10bit
• page offset = 12 bits

🧮 주소 변환 과정 예시

1. 논리 주소: p₁

   p₂

   d 로 구성됨

2. p₁: 외부 테이블에서 적절한 내부 페이지 테이블을 찾음
3. p₂: 내부 테이블에서 실제 프레임 번호를 찾음
4. d: 최종 물리 주소에서 프레임 안의 오프셋

   outer table → inner table → memory frame + offset

64-bit Logical Address Space

2계층 페이징은 64bit 체계에서 적합하지 않다. 왜냐하면, page size = 4kb 이면 2 ^ 52 엔트리가 페이지 테이블에 필요하기 때문이다. 이걸 2계층을 나누면 (inner page tables = 2^10) outer page = 2^ 42 가 된다. 이러면 존재하는 메모리의 크기를 넘어가게 된다.

64bit 아키텍처에서 계층적 페이지 테이블을 사용하는 것은 계층이 늘어나서 여려움이 따른다.
Intel x86-64의 경우 64bit 중 48bit만 논리 주소로 사용하고 4계층 페이지 테이블을 사용한다.

Hashed Page Tables

• 일반적으로 32bits 주소 공간에서 사용
• 가상 페이지 번호를 해시 함수에 넣어 페이지 테이블의 위치를 찾음
  • 같은 위치로 해시된 요소들을 체인 형태로 저장

각 요소의 구성

1. 가상 페이지 번호
2. 매핑된 물리 프레임 번호
3. 다음 요소를 가리키는 포인터

페이지 매칭 과정

• 가상 페이지 번호를 해시하여 체인의 시작 지점을 찾고,
• 그 체인에서 번호를 일일이 비교하여 일치하는 항목을 찾음
  • 일치하면 해야하는 물리 프레임 번호를 반환함

64비트 주소를 위한 변형: Clustered Page Tables (군집 페이지 테이블)

• 해시 방식과 비슷하지만, 하나의 항목이 여러 페이지를 한 번에 다룸
• 희소한 주소공간에서 특히 유용
  • 메모리 참조가 비연속적이고 흩어져 있는 경우에 적합함

    Inverted Page Table

    프로세스마다 페이지 테이블을 가지지 않고, 물리적 페이지를 기준으로 관리하는 방법

✅ 특징 및 작동 방식

• 각 프로세스가 자신의 페이지 테이블을 가지는 대신 -> 모든 물리적 페이지에 대한 정보를 추적함 (track all physical pages)
• 물리적 메모리의 실제 페이지마다 하나의 엔트리를 가짐 -> 즉, “실제 메모리 1페이지 <—> 가상주소 + 소유한 프로세스 정보”
• 각 엔트리 구성
  1. 가상 주소 (그 물리 메모리 공간에 어떤 논리 주소가 매칭됐는지)
  2. 그 페이지를 사용하는 프로세스 정보 ✅ 장점과 단점
• 장점:
  • 각 프로세스마다 별도 테이블을 만들지 않으므로 -> 전체적으로 메모리 사용량이 감소함
• 단점:
  • 페이지 참조 시, 해당 가상 주소를 차지 위해 전체를 검색해야 하므로 느려짐
  • 따라서 검색 속도는 느려지고, 시간이 더 걸림
  • 또한, 하나의 물리적 주소에 하나의 가상 주소만 매칭되기 때문에, 공유 메모리 구현이 어려움 해결방안
  • 해시 테이블 사용 -> 해당 가상 주소가 있는지 빠르게 찾아서 검색 시간을 줄임 -> TLB를 활용해 접근 속도 향상 가능

    Swapping

    ✅ 개념

• 프로세스가 메모리에서 Backing Store로 일시적으로 이동 되었다가, 다시 메모리로 불러와져서 실행되는 방식
• 이를 통해 프로세스 전체 메모리 요구량 > 실제 물리 메모리 인 상황헤서도 실행 가

✅ 구성 요소 및 방식

• Backing Store
  • 빠른 디스크
  • 모든 프로세스의 메모리 이미지를 저장할 수 있을 만큼 커야 함
  • 운영체제가 직접 접근할 수 있어야 함
• Roll out, Roll in
  • 우선순위 스케줄링에서 사용
  • 우선순위 낮은 프로세스를 내보내고, 우선순위 높은 프로세스를 불러와서 실행함

✅ 성능 요소

• 스와핑에서 가장 많은 시간을 차지하는 건 transfer time
  • 전송시간은 스와칭되는 메모리 크기에 비례
• 운영체제는 디스크에 메모리 이미지가 있는 ready queue를 유지함 -> CPU가 쓸 수 있도록 메모리로 가져올 준비가 된 프로세스 목

용어	설명
Standard Swapping	프로세스 전체를 디스크로 내보내고 다시 불러오는 전통적 방식
Swapping	일반적으로 Standard Swapping을 의미
Paging	페이지 단위로 스와핑하는 방식 (→ 더 효율적, 세밀한 제어 가능)

🔷 스와핑된 프로세스는 반드시 같은 물리 주소로 돌아가야 하나? -> 항상 그런것은 아님!

• 주소 바인딩 방식에 따라 달라짐
• 또한 I/O 작업 중인 버퍼 같은 경우에는 물리 주소가 고정되야 할 수 있음 -> I/O 동작과 연관된 주소는 변경되면 안

🔷 스와핑의 활용 (Linux, Windows 등)

• 대부분의 시스템에서 swapping은 기본적으로 꺼져 있음
• 시스템의 메모리 사용량이 임계치를 초과혐ㄴ 시작됨
• 메모리 수요가 다시 감소하면 Swapping은 다시 비활성화 됨.

Context Switch Time including Swapping

🔷 문맥 교환 시 스와핑이 필요한 경우

• 다음에 CPU에 올라갈 프로세스가 메모리에 없다면, -> 현재 프로세스를 swap out하고 -> 대상 프로세스를 swap in해야 함
• 이런 경우, context switch 시간이 매우 커질 수 있음.

스와핑에 필요한 실제 메모리 용량을 OS에 알려주면 불필요한 스와핑을 줄일 수 있다.

🔷 스와핑 시 추가 제약 조건 (Constraints) Pending I/O

• I/O 작업이 아직 끝나지 않았다면, 스와핑할 수 없음
  • 왜냐하면 I/O가 잘못된 프로세스 메모리에 접근할 위험이 있기 때문
  • 해결 방법: Double Buffering (이중 버퍼링)
    • 항상 I/O를 커널 공간으로 복사한 후, 디바이스로 전송
      • 경로: user buffer <—> system buffer <—> I/O device
    • 장점 : 데이터 안정성 확보
    • 단점 : 오버헤드 증가 🔷 현대 운영체제의 스와핑 방식
• 표준 스와칭은 현대 OS에서 거의 사용되지 않음
  • 전체 프로세스를 스와핑하는 방식은 비효율적이기 때문
• 대신, 수정된 방식이 사용됨
  • 남은 메모리가 극도로 적을 때만 스와핑 수

Intel IA-32 Architecture

세그멘테이션과 페이징과 결합된 세그멘테이션 모두 지원

🔷 주요 특징

• 각 세그먼트는 최대 4GB
• 하나의 프로세스 당 최대 16K (16384) 세그먼트 사용 가능
• 이 세그먼트들은 두 파티션으로 나뉘어 있음

🔷 세그먼트 분할 방식

1. Local Descriptor Table (LDT):
   • 각 프로세스만의 세그먼트 (8K)
   • private 세그먼트들로, 다른 프로세스와 공유되지 않음
2. Global Descriptor Table (GDT):
   • 모든 프로세스가 공유 하는 세그먼 (또한 최대 8K)
   • OS 커널 코드나 공유 라이브러리 등이 여기에 위치 가

     LTD, GTD의 각 엔트리는 8 바이트 segment descriptor로 구성,
     여기에는 segment의 base location과 limit 정보가 포함됨

주소 변환 흐름

1. 논리 주소 (Logical Address) 생성
   • CPU가 생성하는 논리 주소는
     • selector (16bit) : 어떤 세그먼트를 참조할지 결정
     • offset (32bit) : 해당 세그먼트 내부의 위치
2. 세그멘테이션 유닛으로 selector 전달
   • selector는 세그멘테이션 유닛에 전달되어, 세그먼트의 base address를 가져옴 -> 이를 offset과 더해 linear address 생
   • selector 구조 | s (13비트: 세그먼트 번호) | g (1비트: LDT/GDT 선택) | p (2비트: protection level) |
3. 페이징 유닛으로 선형주소 전달
   • 생성된 선형 주소는 페이지 유닛에 전달됨
   • 페이징 유닛은 해당 주소를 물리 주소로 변환

     💡 페이징 유닛은 MMU(Memory Management Unit) 역할을 수행함

   • 페이지 크기 : 4kb or 4mb
